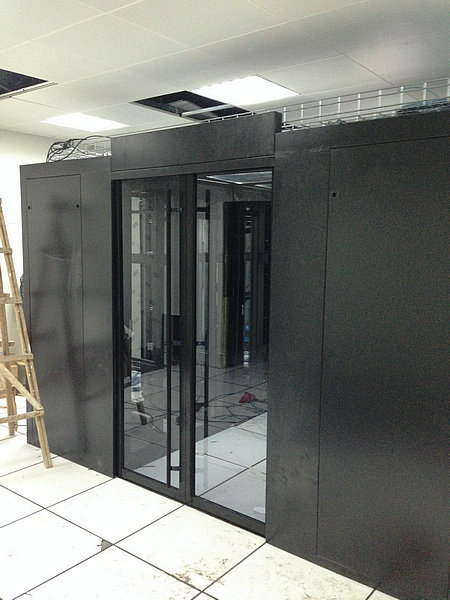

冷通道实景图

点击次数: 5493

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道实景图

    冷通道方案一:平顶方案

    一.冷通道型式

      全透明,照明依靠外界

      1.无需再做照明

      2.机房看上去通透

    二.冷通道规格

    a)高:机柜高度(2000mm)+200mm(顶板打开以后下方高度1850mm,上方高度2450mm)

    b)宽:1200mm-1800mm(根据两排机柜间距,两块地板或者三块地板)

    c)长:根据单排机柜数量

    三.冷通道顶部

    a)单块通道顶板尺寸

    i. 600mm(W)*1200mm(L),600MM(W)*1800m(L)

    ii.800mm(W)*1200mm(L),800MM(W)*1800m(L)

    b)材质

    i.钢化玻璃+金属边框,玻璃厚度T=6mm

    c)颜色

    i.全透明方案--金属边框黑色亚光细砂纹

    四.冷通道门

    a)尺寸

    i. 600mm(W)*1850mm(H)

    ii.材质

      1.钢化玻璃镶金属边框,钢化玻璃厚度T=6mm

    b)开门方式

    i.铰链+双开门+锁具

    五.消防联动

    a)出现消防报警情况,机房消防系统强制关闭电源,通道顶板打开,对冷通道区域进行气体消防。

    b)每个冷通道拉一路电源线(220V),到每个顶板降压到12/24V,接到每个顶板的磁力锁。这路电源属于

    消防强制关闭的电源范围。


    冷通道方案二:

    直接上到天花板方案

    一.冷通道型式

      全透明,照明依靠外界

      1.无需再做照明

      2.机房看上去通透

    二.冷通道规格

    a)高:机柜顶部到天花板高度

    b)宽:1200mm-1800mm(根据两排机柜间距,两块地板或者三块地板)

    c)长:根据单排机柜数量

    三.冷通道顶部

    a)单块通道顶板尺寸

    i. 600m/800/1200/1600*现场高度,具体根据现场情况制定

    ii.800mm(W)*1200mm(L),800MM(W)*1800m(L)

    b)材质

    i.钢化玻璃+金属边框,玻璃厚度T=6mm

    c)颜色

    i.全透明方案--金属边框黑色亚光细砂纹

    四.冷通道门

    a)尺寸

    i. 600mm(W)*1850mm(H)

    ii.材质

      1.钢化玻璃镶金属边框,钢化玻璃厚度T=6mm

    b)开门方式

    i.铰链+双开门+锁具

    五.消防联动

    此方案消防直接可用机房的消防方案

    注:此方案只针对楼层比较低的机房。

    热通道:

       将机柜采用靠背的摆放形式,封闭其热风区域形成热通道,由于考虑到机房的安全性,热通道又是一

    个热量集中的区域,所以一般情况下要对其进行强制抽风回到空调。

       这种方式在实际应用上还是很少采用,除了安全性的考虑外,还有施工联动的方面考虑也很复杂和繁

    琐,所以一般不建议客户采用。但是APC行间空调的做法除外,因外他是内部回风。一般不建议此方案
